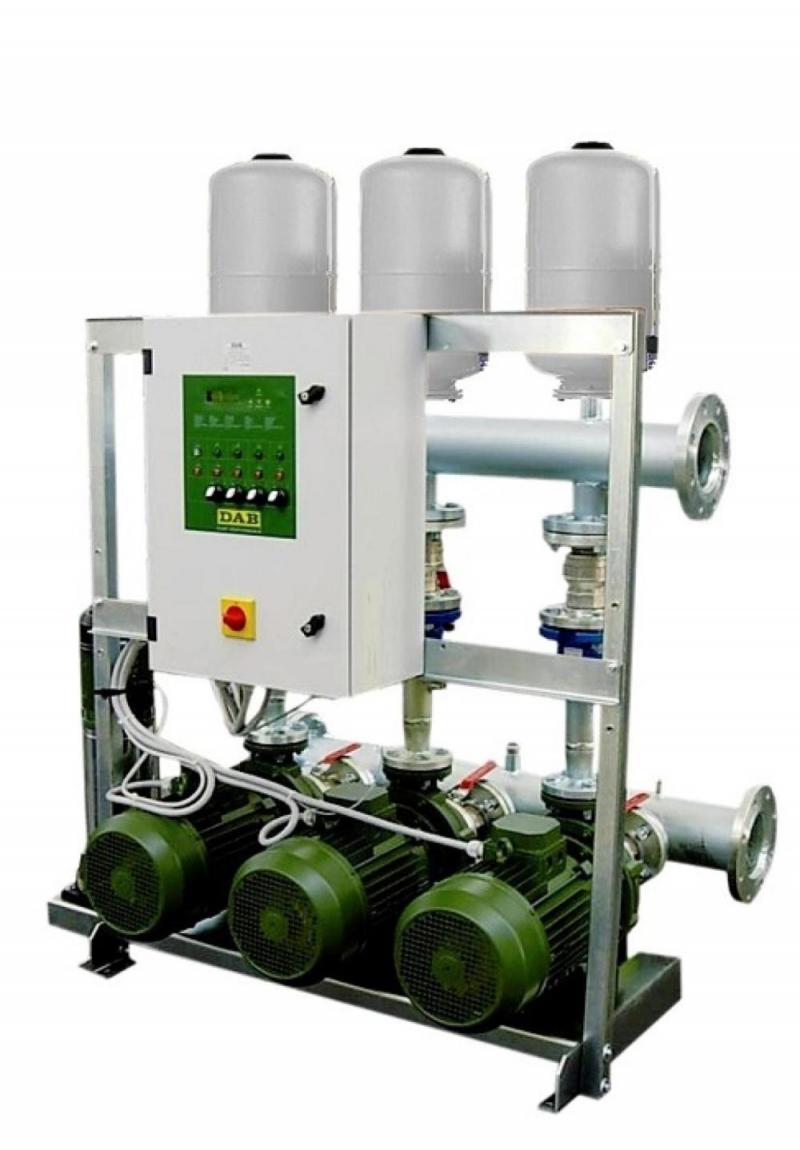

GRUP POMPARE DAB, 2 NKP-G 40-250/230 15 IE3 400-50
Cod produs Romstal: 73P 1559
Stoc in magazine
Garantie inclusa: 24 luni
Livrare in max. 30 zile
Produse similare
Descriere
Grupurile de pompare au fost proiectate si produse pentru a satisface nevoile solutiilor ingineresti moderne ale sistemelor civile sau industriale.
Utilizarea electropompelor centrifugale standardizate si/sau a pompelor centrifuge cu rotoare duble garanteaza un raport putere/performanta ridicat.
Aplicatiile grupurilor industriale acopera cele mai variate sectoare:
Industrie, Hoteluri, Conducte de apa, Irigatii, Cladiri rezidentiale, Spa-uri.
Avantaje de utilizare
Performanta ridicata, Multifunctionalitate, Functionare silentioasa, Dimensiuni compacte, Intretinere redusa.
Moduri de functionare
In conditii de inactivitate, (solicitare zero apa), sistemul este sub presiune statica. In urma solicitarii de apa din partea unui utilizator, presiunea sistemului scade.
Scaderea de presiune este detectata de un transmitator electronic de presiune aflat pe colectorul de refulare al setului, conectat la unitatea de comanda a pompei din partea frontala a panoului electric de comanda.
Unitatea de control citeste semnalul de presiune si gestioneaza pornirea si oprirea tuturor pompelor, urmand parametrii prestabiliti care pot fi modificati de catre utilizator (presiunea medie, intarzierea pornirii pompei, nivelul de presiune periculos etc.).
Electropompele se activeaza in cascada, astfel incat debitul maxim solicitat de sistem poate fi impartit pe mai multe pompe
Electropompa pilot intervine pentru mici caderi de presiune in sistem, evitand astfel pornirile inutile ale pompelor principale.
Ordinea de pornire a pompelor este comutata la fiecare ciclu de functionare.
Componenta grupului de pompare
Pompe principale
Electropompe centrifuge monobloc cu arbore integral NKP, conforme DIN-EN 733, seria 32 - 40 - 50 NKP.
Corp de pompa si rotoare din fonta, arbore de pompare AISI 304, etansare mecanica din carbon/carbura de siliciu - EPDM.
Structura mecanica
Baza din otel galvanizat care sustine toate pompele principale, completa cu gauri de ancorare in podea.
Baza din otel galvanizat pentru pompa pilot, fixata la baza pompelor principale.
Cadru de sustinere a panoului de control fixat pe baza pompei.
Structura hidraulica
Colectoare de aspiratie si de refulare din otel galvanizat, dimensionate pentru debitul total al setului, complete cu flansa oarba (cuplaj antivibratie disponibil optional).
Supapa de izolare pe aspiratia fiecarei pompe principale.
Adaptor de deviere, supapa de retinere, supapa de izolare pe refularea fiecarei pompe principale.
Vas de expansiune cu membrana de 20 litri si 16 bar pentru fiecare pompa electrica principala.
Transmitator de presiune 4-20 mA si manometru pe colectorul de refulare al setului.
Pompa electrica plilot conectata la colectoarele de aspiratie si de refulare si prevazuta cu supape de izolare la aspiratie si refulare si supapa de retinere la refulare.
Functii ale panoului de comanda
Panoul de control electric cu cutie metalica IP 55, instalat pe baza pompei, CONTINAND:
Intrerupator general de blocare a usii.
Transformatoare auxiliare de 400/24 V.
Protectii pentru motoarele electrice ale pompei principale si ale pompei jockey.
Demaroare directa pentru pompe de pana la 7,5 kW.
Demaror cu stea-triunghi pentru pompele de peste 7,5 kWatt.
Cutie de borne de intrare a energiei si de conectare a semnalelor externe.
Panou frontal:
Selectori de functionare AUT-0-MAN, lampi de tensiune, functionarea pompei, blocarea pompei, functionare uscata, alarma de sub si suprapresiune, unitate de control KL 1.
Utilizarea electropompelor centrifugale standardizate si/sau a pompelor centrifuge cu rotoare duble garanteaza un raport putere/performanta ridicat.
Aplicatiile grupurilor industriale acopera cele mai variate sectoare:
Industrie, Hoteluri, Conducte de apa, Irigatii, Cladiri rezidentiale, Spa-uri.
Avantaje de utilizare
Performanta ridicata, Multifunctionalitate, Functionare silentioasa, Dimensiuni compacte, Intretinere redusa.
Moduri de functionare
In conditii de inactivitate, (solicitare zero apa), sistemul este sub presiune statica. In urma solicitarii de apa din partea unui utilizator, presiunea sistemului scade.
Scaderea de presiune este detectata de un transmitator electronic de presiune aflat pe colectorul de refulare al setului, conectat la unitatea de comanda a pompei din partea frontala a panoului electric de comanda.
Unitatea de control citeste semnalul de presiune si gestioneaza pornirea si oprirea tuturor pompelor, urmand parametrii prestabiliti care pot fi modificati de catre utilizator (presiunea medie, intarzierea pornirii pompei, nivelul de presiune periculos etc.).
Electropompele se activeaza in cascada, astfel incat debitul maxim solicitat de sistem poate fi impartit pe mai multe pompe
Electropompa pilot intervine pentru mici caderi de presiune in sistem, evitand astfel pornirile inutile ale pompelor principale.
Ordinea de pornire a pompelor este comutata la fiecare ciclu de functionare.
Componenta grupului de pompare
Pompe principale
Electropompe centrifuge monobloc cu arbore integral NKP, conforme DIN-EN 733, seria 32 - 40 - 50 NKP.
Corp de pompa si rotoare din fonta, arbore de pompare AISI 304, etansare mecanica din carbon/carbura de siliciu - EPDM.
Structura mecanica
Baza din otel galvanizat care sustine toate pompele principale, completa cu gauri de ancorare in podea.
Baza din otel galvanizat pentru pompa pilot, fixata la baza pompelor principale.
Cadru de sustinere a panoului de control fixat pe baza pompei.
Structura hidraulica
Colectoare de aspiratie si de refulare din otel galvanizat, dimensionate pentru debitul total al setului, complete cu flansa oarba (cuplaj antivibratie disponibil optional).
Supapa de izolare pe aspiratia fiecarei pompe principale.
Adaptor de deviere, supapa de retinere, supapa de izolare pe refularea fiecarei pompe principale.
Vas de expansiune cu membrana de 20 litri si 16 bar pentru fiecare pompa electrica principala.
Transmitator de presiune 4-20 mA si manometru pe colectorul de refulare al setului.
Pompa electrica plilot conectata la colectoarele de aspiratie si de refulare si prevazuta cu supape de izolare la aspiratie si refulare si supapa de retinere la refulare.
Functii ale panoului de comanda
Panoul de control electric cu cutie metalica IP 55, instalat pe baza pompei, CONTINAND:
Intrerupator general de blocare a usii.
Transformatoare auxiliare de 400/24 V.
Protectii pentru motoarele electrice ale pompei principale si ale pompei jockey.
Demaroare directa pentru pompe de pana la 7,5 kW.
Demaror cu stea-triunghi pentru pompele de peste 7,5 kWatt.
Cutie de borne de intrare a energiei si de conectare a semnalelor externe.
Panou frontal:
Selectori de functionare AUT-0-MAN, lampi de tensiune, functionarea pompei, blocarea pompei, functionare uscata, alarma de sub si suprapresiune, unitate de control KL 1.
Caracteristici
INALTIME | 1860 MM |
TAXA VERDE LEI | 803.00 |
BRAND | DAB PUMPS |
MODEL | 2 NKP-G 40-250/230 15 IE3 400-50 |
Tip constructiv | GRUP POMPARE |
Material | FONTA |
GRAD DE PROTECTIE | IP55 |
TARA DE ORIGINE | ITALIA |
RACORD ASPIRATIE | DN125 TOLI |
RACORD REFULARE | DN100 MM |
TEMP. MINIMA DE LUCRU FLUID | -15 °C |
Debit Maxim | 49.7 M3H |
Presiune maxima de lucru | 10 BAR |
ALIMENTARE ELECTRICA | 400/50 V/Hz |
CURENT NOMINAL MAXIM | 2 x 2,65 A |
TURATIE MAXIMA | 2940,1 RPM |
TEMP. MAXIMA DE LUCRU FLUID | 70 °C |
INALTIME DE POMPARE MAXIMA | 72.8 m |
NR DE POMPE | 2 |
PUTERE NOMINALA | 2 x 15 kW KW |
ADANCIME | 1400 MM |
LATIME | 100 MM |
